发布时间：2015-09-12 13:39:25 浏览次数：

详细说明

产品介绍

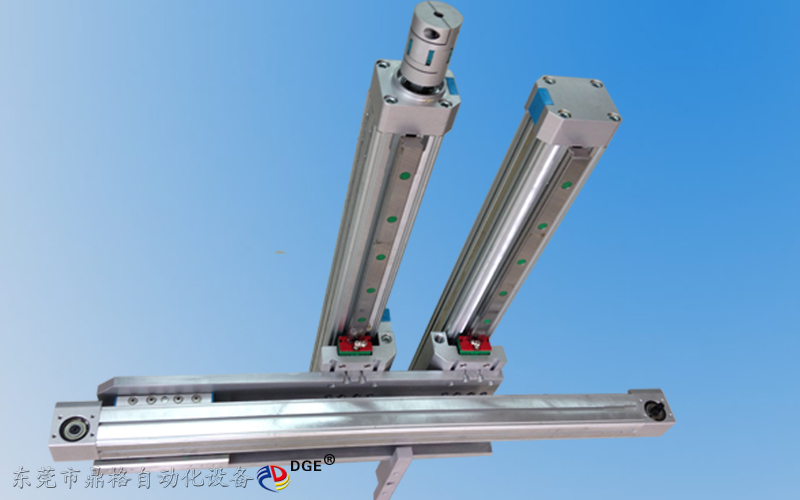

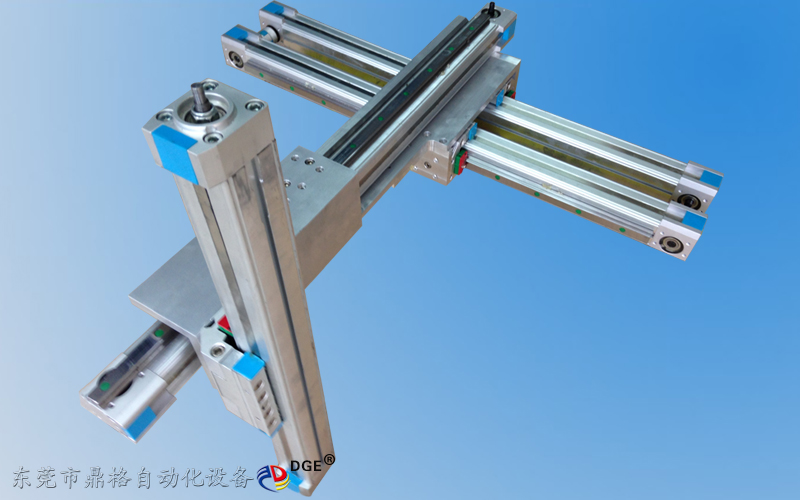

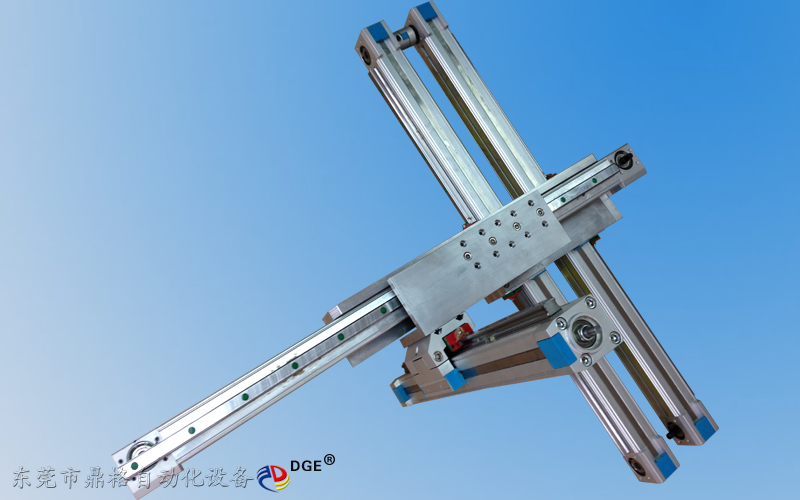

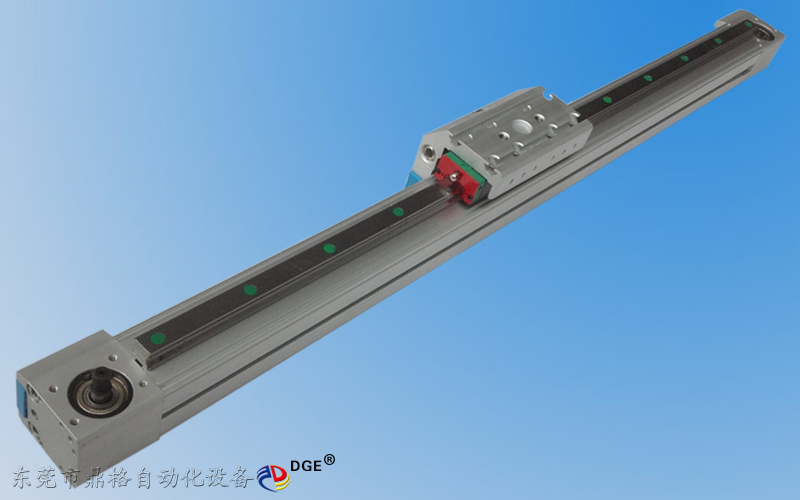

鼎格DGE三轴精密滑台，采用25型同步带滑台和60型滚珠丝杆滑台组合搭配而成，铝合金缸体（25型45*45mm,60型64*64mm），25型同步带滑台有效行程4000mm，60型滚珠丝杆滑台有行程1500mm，具体行程范围应根据客户的实际使用情况而定，水平负载能力1kg-60kg，垂直负载能力1kg-3kg,Z轴垂直使用不建议使用同步带滑台，有轻微的负载或运行速度较快，方可采用同步带滑台作Z轴使用，同步带滑台传动精度±0.1mm（行程1米以内的精度），丝杆滑台传动精度±0.02mm，最高传动速度为3000mm/s和1000mm/s（加减速时间200毫秒=0.2秒）滑台相关配件：上银碳钢直线导轨，德国马牌同步带，NSK防水防尘轴承，TBI滚珠丝杆，可根据客户行程要求设计定制.

DGE-25-TB-EG（加强型）		标准产品
马力输出（W）		100W 200W 400W 220V
额定扭矩N.m		5.2
传动方式		皮带
重复定位精度（mm）		±0.1
皮带规格（mm）		15
皮带导程pitch（mm）		3M
最高速度（mm/sec）		3000
最大搬运重量（KG）	水平使用	30
	垂直使用	10
有效行程（mm）		1～4000
Senor感应器		+ LS ,－LS ,HOME ,axisv

DGE-60-SP-EG（加强型）		标准产品
马力输出（W）		400W 750W			400W 750W
螺杆直径（mm）		16			20
额定扭矩N.m		4.2			4.2
螺杆等级		C7 C5			C7 C5
传动方式		滚珠螺杆			滚珠螺杆
重复定位精度（mm）		±0.02			±0.02
丝杆出轴Φ（mm）		10			12
螺杆导程pitch（mm）		5	10	20	10	20
最高速度（mm/sec）		250-1000			500-1000
最大搬运重量（KG）	水平使用	100			100
	垂直使用	30			30
有效行程（mm）		1～1200			1～1500
Senor感应器		+ LS ,－LS ,HOME			+ LS ,－LS ,HOME

性能及注意事项

1.体积小重量轻采用宽度尺寸小的铝制底座，实现了轻量、紧凑的构造。高刚性、高精度、价格低、体积小、重量轻、铝合金结构、模组化设计、滑动台和底座经过阳极处理后，基座与滑动台搭配，实现了高刚性和负载容量。对负载负荷的变位量小，用于搭载的质量或外部负载变动的用途也能依然保持高稳定性。

2.不锈钢带防尘装置利用独有的密封垫片覆盖机构，采用不锈钢带，可防止异物进入引动器内部。注）带不锈钢带时，由于限制了最大行程和最高速度，应加以注意。（最大行程：1000mm、最高速度： 1000mm/s）

3.个性化选择可根据客户的使用要求选择各品牌电机，我司标配台达伺服电机，根据具体的使用情况即加装减速机或直接使用。根据不同的应用可调整:

(2)种驱动方式: 1、滚珠丝杠驱动- 可重复精确定位；2、同步带驱动 - 适用于长行程、高速、高载荷搬送；
(2)种电机类型:1、步进电机 - 对于低速、高载荷的搬运非常适用；2、伺服电机 - 对于高速、稳定、精密的搬运非常适用；

4.滑台使用注意事项：1.产品工作中严禁接触滑动座并保持安全工作范围。2.滚珠螺杆产品垂直使用时【Z轴】为防止物品掉落建议马达需安装剎车装置；齿轮皮带驱动不建议垂直使用【Z轴】。3. 有效行程过大时可能会发生共振，行程越大时最大速度应该相对的降低。

5.滑台润滑保养: 1.使用线性模块滑台时润滑是非常必要的，如果没有充分的润滑，运转时摩擦阻力会增加近而可能会成为缩短产品寿命的主要原因，而润滑方式大致分为手动润滑与自动强制润滑两种，可依照系统的运行速度’使用环境等需求做适当的选择 2.润滑给油的频率根据使用条件与环境而有所不同，一般情形建议每运行１００km补充油脂一次.

滑台应用领域

1.涂覆机

2.丝印网印

3.激光行业

4.制罐设备

5.LED设备

6.制罐设备

7.舞台灯光

8.注塑机械手

9.PCB电设备

10.PCB电设备

11.距离检测
