冲压机械手滑台模组_机械手臂_鼎格 DGE-25-SP-EG 滚珠丝杆冲压机械手，缸筒型材45*45mm,有效行程1-1000mm，负载能力1-30kg，重复定位精度±0.02mm，最高速度500mm/s（加减速时间 0.2秒），丝杆等级C7/C5，螺杆直径12mm，螺杆导程4mm/10mm，丝杆出轴6mm，总长度=有效行程+213mm，重量KG=2.05+ 0.46 ×行程（如行程1000mm=0.46×10）+0.68+0.53，相关配件：上银直线导轨，TBI滚珠丝杆，可单轴使用也可多轴组使用，可根据客户行程要求设计定制._冲压机械手，电动机械手，移栽机械手

产品信息
产品名称：	冲压机械手滑台模组
产品类别：	机械手臂
关键词：	冲压机械手，电动机械手，移栽机械手
浏览次数：
发布时间：	2019-09-06 00:00:00

立即采购

产品详情

产品介绍

鼎格 DGE-25-SP-EG 滚珠丝杆冲压机械手，缸筒型材45*45mm,有效行程1-1000mm，负载能力1-30kg，重复定位精度±0.02mm，最高速度500mm/s（加减速时间 0.2秒），丝杆等级C7/C5，螺杆直径12mm，螺杆导程4mm/10mm，丝杆出轴6mm，总长度=有效行程+213mm，重量KG=2.05+ 0.46 ×行程（如行程1000mm=0.46×10）+0.68+0.53，相关配件：上银直线导轨，TBI滚珠丝杆，可单轴使用也可多轴组使用，可根据客户行程要求设计定制.

DGE-25-SP-EG（加强型）		标准产品
马力输出（W）		100W 400W 750W 220V
额定扭矩N.m		0.9
螺杆等级		C7 C5
传动方式		滚珠螺杆
重复定位精度（mm）		±0.02
螺杆直径（mm）		12
螺杆导程pitch（mm）		4 10
最高速度（mm/sec）		250 500
最大搬运重量（KG）	水平使用	30
	垂直使用	15
有效行程（mm）		1～1000
Senor感应器		+ LS ,－LS ,HOME ,axisv

机械尺寸图

性能及注意事项

1.体积小重量轻采用宽度尺寸小的铝制底座，实现了轻量、紧凑的构造。高刚性、高精度、价格低、体积小、重量轻、铝合金结构、模组化设计、滑动台和底座经过阳极处理后，基座与滑动台搭配，实现了高刚性和负载容量。对负载负荷的变位量小，用于搭载的质量或外部负载变动的用途也能依然保持高稳定性。

2.不锈钢带防尘装置利用独有的密封垫片覆盖机构，采用不锈钢带，可防止异物进入引动器内部。注）带不锈钢带时，由于限制了最大行程和最高速度，应加以注意。

3.个性化选择可根据客户的使用要求选择各品牌电机，我司标配台达伺服电机，根据具体的使用情况即加装减速机或直接使用。根据不同的应用可调整:

(2)种驱动方式: 1、滚珠丝杠驱动- 可重复精确定位；2、同步带驱动 - 适用于长行程、高速、高载荷搬送；
(2)种电机类型:1、步进电机 - 对于低速、高载荷的搬运非常适用；2、伺服电机 - 对于高速、稳定、精密的搬运非常适用；

4.滑台使用注意事项：1.产品工作中严禁接触滑动座并保持安全工作范围。2.滚珠螺杆产品垂直使用时【Z轴】为防止物品掉落建议马达需安装剎车装置；齿轮皮带驱动不建议垂直使用【Z轴】。3. 有效行程过大时可能会发生共振，行程越大时最大速度应该相对的降低。

5.滑台润滑保养: 1.使用线性模块滑台时润滑是非常必要的，如果没有充分的润滑，运转时摩擦阻力会增加近而可能会成为缩短产品寿命的主要原因，而润滑方式大致分为手动润滑与自动强制润滑两种，可依照系统的运行速度’使用环境等需求做适当的选择 2.润滑给油的频率根据使用条件与环境而有所不同，一般情形建议每运行１００km补充油脂一次.

滑台应用领域

1.涂覆机

2.丝印网印

3.激光行业

4.制罐设备

5.LED设备

6.制罐设备

7.舞台灯光

8.注塑机械手

9.PCB电设备

10.PCB电设备

11.距离检测

12.自动焊锡设备

13.食品行业设备

14.无尘布设备：（硕源）

15.包装设备（抓取移栽）

16.老化测试设备：冠佳

17.吹瓶设备自动上下料

18.光伏太阳能、晶片检测、电机片

19.移栽送料：上下料、电路板

20.针织行业：花样是缝纫机

21.光伏太阳能、晶片检测、电机片

22.绕线机：变频器骨架自动上料机

23.玻璃行业：手机屏擦拭移栽机

24.焊接设备：直缝焊机、自动焊接设备

25.冲压机械手：X轴伸缩、二次多工位

26.鞋业：涂胶、皮革冲孔（万江技诠）

27.自动车床送料：CNC工位连线（开粗料精度要求）

28.电池设备：（正业电池在线全自动X光检查机）

29.压铸行业：自动取件机、取件臂、伸缩臂、喷雾机

30.裁切送料台：家具行业、自动开料机、设备厂（布料膜厂）

31.光电设备、光电行业（卓茂光电）

32.喷涂设备：单轴喷、平面喷、三轴一体机、水转印、三防喷涂（欧力、安达）、五轴往复机（XYZ）

电机安装方式

undefined

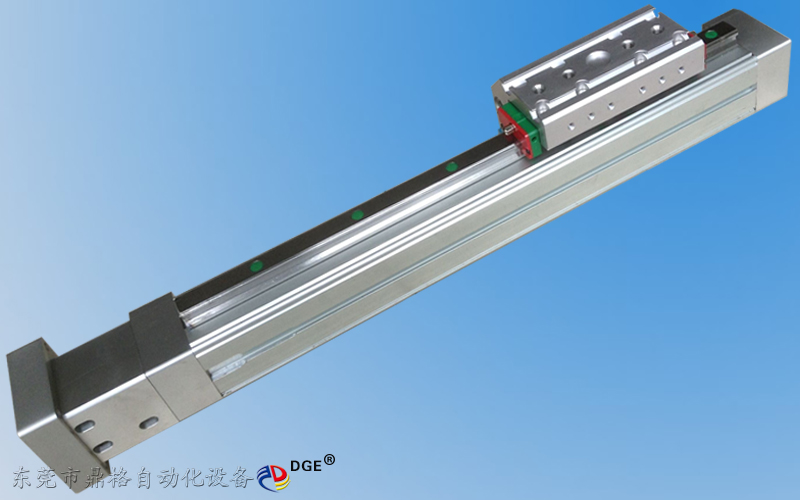

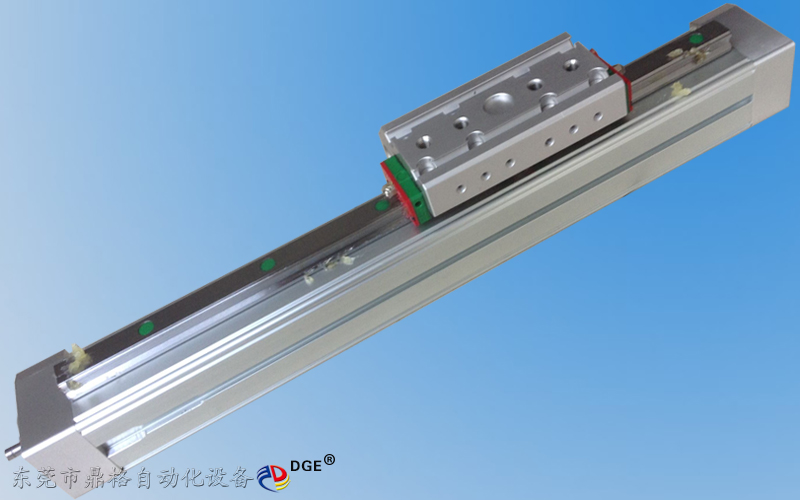

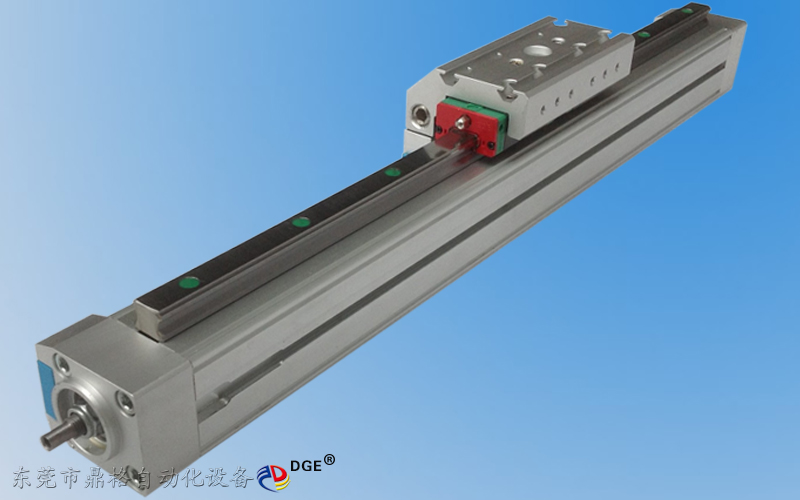

产品细节图

画册-下-28
