发布时间：2015-12-30 11:02:42 浏览次数：

详细说明

产品介绍

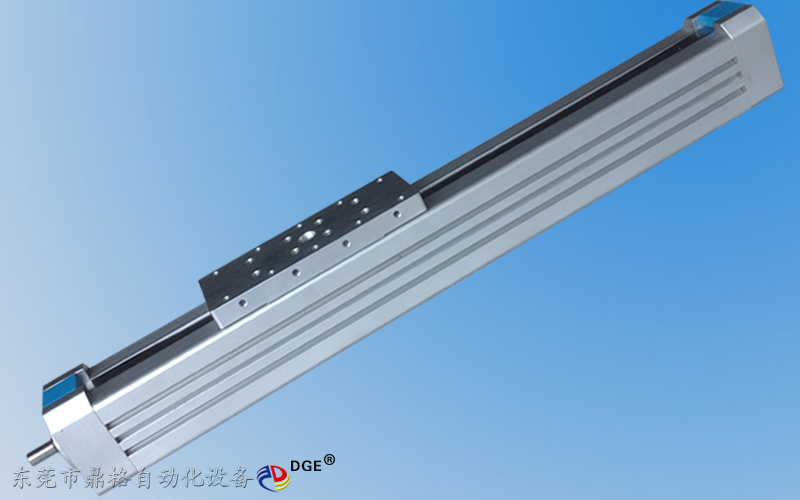

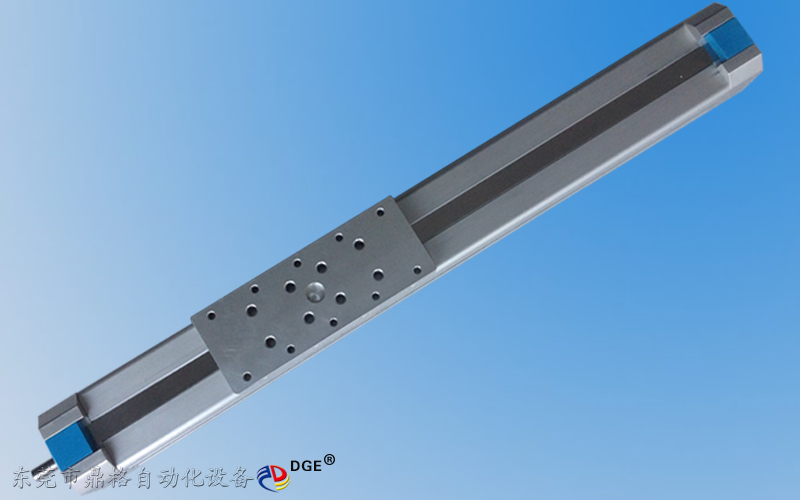

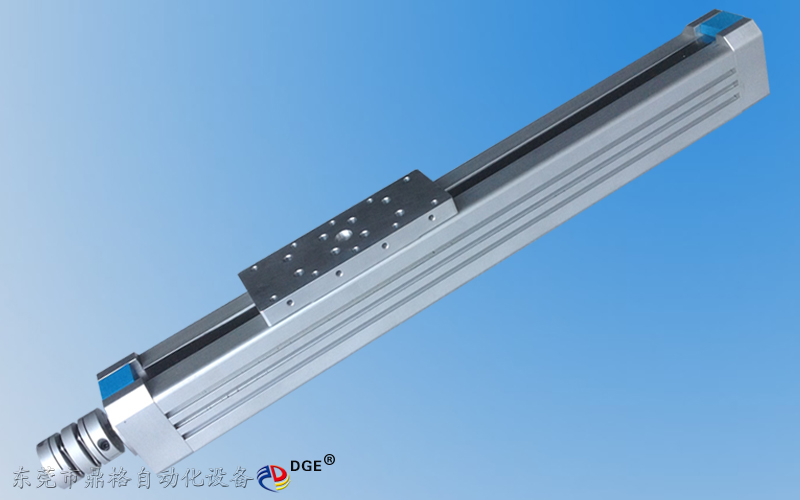

鼎格 DGE-40-ZR-SP全封闭-丝杆电动滑台，缸筒型材64*64mm,有效行程1-1000mm，负载能力1-30kg，重复定位精度±0.02mm，最高速度1000mm/s（加减速时间 0.2秒-0.4秒），丝杆等级C7/C5，螺杆直径16mm，螺杆导程5mm/10mm/20mm，丝杆出轴10mm，总长度=有效行程+315mm，重量KG=6.29+1.05×行程（如行程1000mm=1.05×10）+1.82+0.82，相关配件：上银直线导轨，TBI滚珠丝杆，可以单轴使用也可以多轴组使用，可根据客户行程要求设计定制.

DGE-40-ZR-SP（加强型）		标准产品
马力输出（W）		400W 750W 220V
额定扭矩N.m		0.9
螺杆等级		C7 C5
传动方式		滚珠螺杆
重复定位精度（mm）		±0.02
螺杆直径（mm）		12
螺杆导程pitch（mm）		5 10 20
最高速度（mm/sec）		250 500 1000
最大搬运重量（KG）	水平使用	30
	垂直使用	10
有效行程（mm）		1～1000
Senor感应器		+ LS ,－LS ,HOME ,axisv

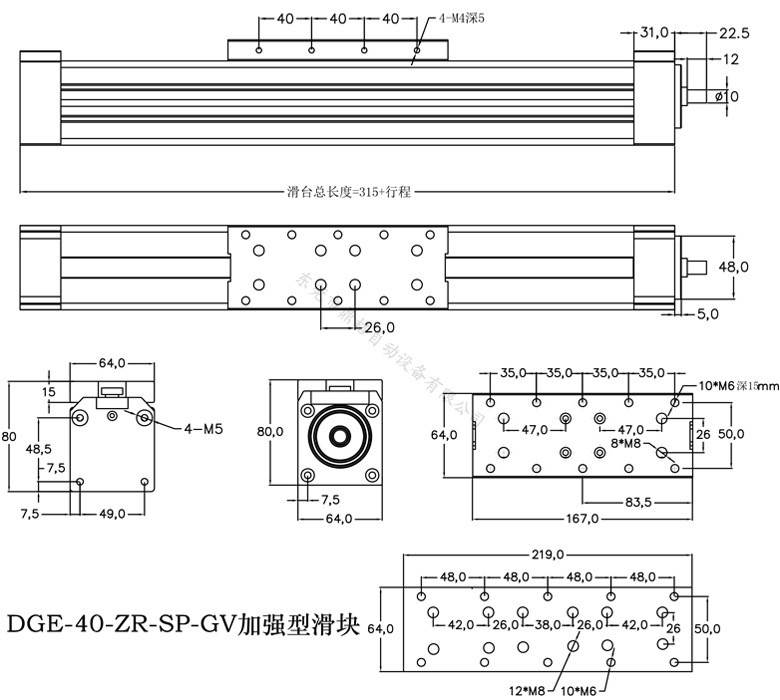

机械尺寸图

性能及注意事项

1.体积小重量轻采用宽度尺寸小的铝制底座，实现了轻量、紧凑的构造。高刚性、高精度、价格低、体积小、重量轻、铝合金结构、模组化设计、滑动台和底座经过阳极处理后，基座与滑动台搭配，实现了高刚性和负载容量。对负载负荷的变位量小，用于搭载的质量或外部负载变动的用途也能依然保持高稳定性。

2.不锈钢带防尘装置利用独有的密封垫片覆盖机构，采用不锈钢带，可防止异物进入引动器内部。注）带不锈钢带时，由于限制了最大行程和最高速度，应加以注意。（最大行程：6000mm、最高速度： 5000mm/s）

3.个性化选择可根据客户的使用要求选择各品牌电机，我司标配台达伺服电机，根据具体的使用情况即加装减速机或直接使用。根据不同的应用可调整:

(2)种驱动方式: 1、滚珠丝杠驱动- 可重复精确定位；2、同步带驱动 - 适用于长行程、高速、高载荷搬送；
(2)种电机类型:1、步进电机 - 对于低速、高载荷的搬运非常适用；2、伺服电机 - 对于高速、稳定、精密的搬运非常适用；

4.滑台使用注意事项：1.产品工作中严禁接触滑动座并保持安全工作范围。2.滚珠螺杆产品垂直使用时【Z轴】为防止物品掉落建议马达需安装剎车装置；齿轮皮带驱动不建议垂直使用【Z轴】。3. 有效行程过大时可能会发生共振，行程越大时最大速度应该相对的降低。

5.滑台润滑保养: 1.使用线性模块滑台时润滑是非常必要的，如果没有充分的润滑，运转时摩擦阻力会增加近而可能会成为缩短产品寿命的主要原因，而润滑方式大致分为手动润滑与自动强制润滑两种，可依照系统的运行速度’使用环境等需求做适当的选择 2.润滑给油的频率根据使用条件与环境而有所不同，一般情形建议每运行１００km补充油脂一次.

滑台应用领域

1.涂覆机

2.丝印网印

3.激光行业

4.制罐设备

5.LED设备

6.制罐设备

7.舞台灯光

8.注塑机械手

9.PCB电设备

10.PCB电设备

11.距离检测
